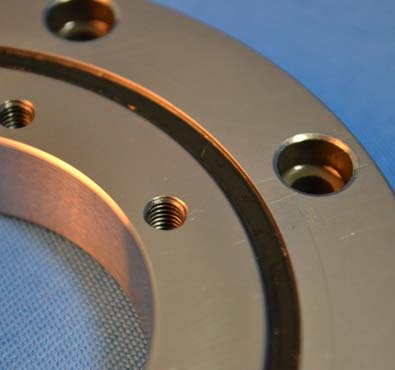

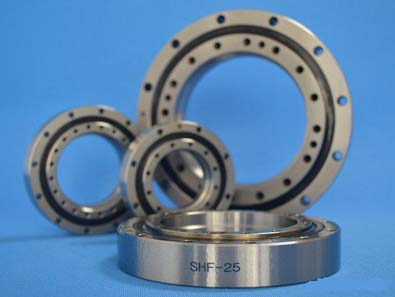

其結構為外圈和內圈均為整體型，適合于內圈和外圈都要求旋轉精度高的部位；該系列設計為塞子孔裝滾子的整體型結構，避免了安裝過程中對軸承造成的不良影響；由于內外圈已經加工了安裝孔，所以不需要固定法蘭和支撐座，更加有利于安裝，主要應用于機器人SHF/SHG系列諧波減速器。您在選擇此類軸承時，可先與我們聯系，索取軸承工況調查表，填寫后回傳至我公司，我們技術部門會根據實際工況幫助您進行軸承選型。

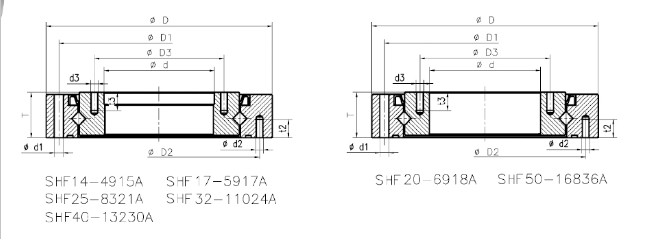

軸承型號		外形尺寸														額定負荷 （KN）		重量
		d	D	T	D1	D2	D21	D3	n1-d1	n2-d2	n21-d21	n3-d3	d31	t31	rsmin	Cr	Cor	kg
SHG14-3516A		38	70	15.1	64	64	---	44	8-Φ3.5	2-M3	---	12-M3	---	5	0.5x45°	5.4	7.1	0.28
SHG17-4216A		47	80	17	74	74	---	54	12-Φ3.5	4-M3	---	20-M3	---	5	0.5x45°	10.4	14.2	0.39
SHG20-5016A		54	90	18.5	84	84	---	62	12-Φ3.5	4-M3	---	(16+4)-M3	---	6	0.5x45°	16.1	22.4	0.5
SHG25-6218A		68	110	20.7	102	102	---	77	12-Φ4.5	4-M3	---	(16-M4)+(4-M3)	---	6/8	0.5x45°	17.8	27.4	0.81
SHG32-8022A		88	142	24.4	132	132	---	100	12-Φ5.5	4-M4	---	(16-M5)+(4-M4)	---	8	0.5x45°	25.6	42	1.7
SHG40-9524A		108	170	30	158	158	---	122	12-Φ6.6	6-M4	---	(16-M6)+(4-M5)	---	8/10	0.5x45°	42.1	68.4	2.79
SHG50-12031A		135	214	36	200	200	---	154	12-Φ9	6-M5	---	(16-M8)+(8-M5)	---	10/12	0.5x45°	69.8	121.6	5.19
